La lixiviación de oro con yodo-yoduro presenta ventajas indiscutibles para la extracción de metales preciosos de minerales y concentrados, en comparación con otras tecnologías: disuelve tanto el oro como los metales del grupo del platino; presenta una alta velocidad de disolución; el pH de la solución puede variar en un amplio rango, de 2 a 9; el control visual del color de la solución facilita el proceso; la lixiviación en un pH alcalino (7-8) reduce la corrosividad de la solución y las exigencias de resistencia del equipo; permite la extracción selectiva del oro incrustado en la matriz mineral (sulfídica) mediante el ajuste de parámetros electroquímicos; además, el yodo facilita la regeneración mediante procesos electroquímicos. Gracias a los procesos electroquímicos únicos utilizados en las instalaciones SKIF, se ha superado el principal inconveniente de la tecnología de yodo-yoduro: su alto costo. El yodo se recupera completamente del residuo. Asimismo, las instalaciones SKIF logran la extracción total de oro y de todos los elementos disueltos del residuo, y la eliminación de los lavados y filtraciones repetidos del residuo aumenta la velocidad y reduce el costo del proceso. El residuo se descarga limpio, sin soluciones residuales. Características técnicas de la planta de lixiviación continua SKIF100

(Disponible también en contenedor de 20 pies)

Peso de la roca procesada por ciclo, kg: 100*

Capacidad de procesamiento de sólidos: kg/h: 40*

Relación líquido/sólido: 3:2*

Concentración de la solución de KI: 2-10%*

Volumen total de la solución de KI: 1000 L

Volumen total de la solución de lavado de KI: 1000 L

Consumo eléctrico promedio por 1000 kg de roca y regeneración de solución: 80 kWh*

Consumo promedio de yodo (I2): 200-300 g por 1000 kg de mineral*

Consumo promedio de electrodos de grafito: 500 g por 1000 kg de mineral*

Consumo promedio de agua: 20 L/h*

Potencia máxima requerida: 10 kW

Voltaje: 220 V/380 V, 50 Hz



*Los valores de consumo pueden variar según la composición del mineral y el contenido de oro.



Descripción técnica y aplicación

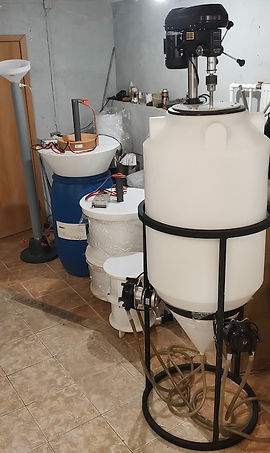

Planta piloto para la lixiviación intensiva de oro y plata mediante la tecnología de yodo-yoduro, con una capacidad de procesamiento de 40 kg/h de sólidos*

*La capacidad de procesamiento puede variar según la composición del mineral y el contenido de oro. Configuración (para una instalación con capacidad de 40 kg/h de sólidos)



Reactor turbulento: TR240 (modelo de prueba industrial)

Cantidad: 1

Volumen del reactor, L: 240

Capacidad máxima de carga de sólidos, kg: 100

Dimensiones (L x A x H), cm: 65 x 65 x 190

Peso, kg: 40

Agitador turbulento:

Potencia, kW: 0,25

Voltaje: 220 V, 50 Hz



Reactor/electrolizador/filtro de vacío FLR100 (modelo de prueba industrial)

Cantidad: 1

Capacidad máxima de carga de pulpa, L: 100

Volumen del depósito, L: 90

Producción de regenerado: 30 L/h*

Voltaje: 220 V, 50 Hz

Potencia de electrólisis: 480 W*

Rango de pH: 3-10

Dimensiones (L x A x H), cm: 55 x 55 x 110

Peso, kg: 40

*Los valores pueden variar según la composición del mineral y el contenido de oro.



Bomba peristáltica:

Cantidad: 2

Voltaje (CC): 24 V

Corriente: 15 A

Potencia: 360 W 360

Capacidad de flujo, l/min: 10 l

Presión, MPa: 0,3

Peso: 3 kg



Fuente de alimentación de corriente continua:

Cantidad: 2 unidades

Tensión de entrada: 220 V, 50 Hz

Tensión de salida (CC): 0-24 V

Corriente de salida: 0-20 A

Peso: 1 kg



Fuente de alimentación de corriente continua:

Cantidad: 3 unidades

Tensión de entrada: 220 V, 50 Hz

Tensión de salida (CC): 0-12 V

Corriente de salida: 0-40 A

Peso: 1 kg



Electrolizador/Regenerador de solución de lavado de yodo (versión piloto):

Cantidad: 2 unidades

Capacidad: 120 l

Capacidad de regeneración: 30 l/h*

Tensión: 220 V, 50 Hz

Potencia: 480 W*

Rango de pH: 3-10

Dimensiones: 640 x 500 x 500 mm

*Los valores de rendimiento pueden variar según la composición

del mineral y el contenido de oro.



Columna de intercambio iónico para solución de lavado de yodo (versión piloto):

Cantidad: 2 unidades

Capacidad de regeneración: 30 l/h*

Dimensiones: 1800 x 100 x 100 mm

*Los valores pueden variar según la composición del mineral y el contenido de oro. Electrolizador para la extracción de oro de la solución principal (modelo experimental)

Cantidad: 1 unidad

Capacidad: 220 litros

Producción de regenerante: 30 l/h*

Voltaje: 220 V, 50 Hz

Potencia: 480 W*

Rango de pH: 3-10

Dimensiones (L x A x H): 65 x 65 x 190 cm

Peso: 35 kg

*Los rendimientos pueden variar según la composición del mineral y el contenido de oro.





Filtro de placa para el sedimento catódico

Volumen de la cámara de alimentación: 14 l

Volumen de la cámara de recolección: 14 l

Diámetro del filtro: 350 mm

Dimensiones (L x A x H): 400 x 400 x 550 mm

Peso: 8 kg





Bomba de vacío, 1 l/min

Voltaje: 220 V, 50 Hz

Sistema de control automático

Dimensiones (L x A x H): 45 x 25 x 60 cm

Peso: 10 kg
